تابلو برق ها از چه اجزایی تشکیل شده اند ؟

نوشته شده توسط مجتبی اسداله زاده در تاریخ 1399/08/19 در دسته سایر
محفظه ای که تجهیزات الکتریکی در جای می گیرند را تابلو برق می گویند.تابلو برق ها انواع مختلفی دارند.در این مطلب شما رو با انواع تابلو برق و کارایی آن ها اشنا می کنیم.

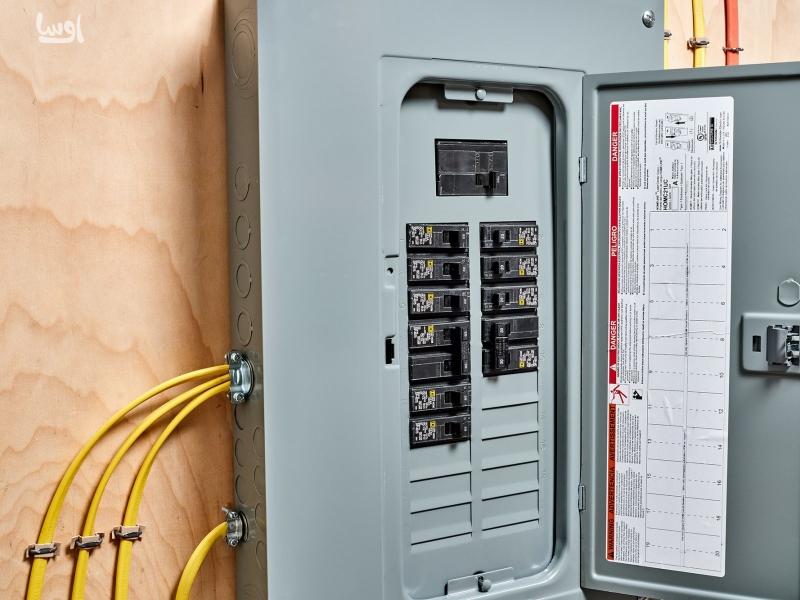

تابلو برق صنعتی



تابلو برق یک محفظه می باشد که تجهیزات الکتریکی را دربرمی گیرد.

تابلو برق ها دارای تجهیزاتی مانند پنیوماتیک می باشند مانند شیرهای برقی و کمپرسور و...را شامل می شوند.

تابلو های برق انواع مختلفی دارند که به شرح زیر می باشد.

تابلوهای ایستاده که قابل دسترسی از جلو می باشد و تابلو های سلولی و تابلوهای تمام بسته که این تابلو ها اصلی و نیمه اصلی و فرعی می باشند.

بخوانید   کارایی جعبه فیوز چیست ؟ و انواع جعبه فیوز

تابلو برق اصلی چیست ؟



این تابلو برق ها در پست برق و به سمت فشار ضعیف ترانس وصل می شود.



تابلو برق نیمه اصلی چیست ؟



این نوع از تابلو برق ها بلوک ساختمان و بخش های مستقلی از سیستم و مجموعه را توزیع و پخش می کند و از تابلو های اصلی تغذیه می شوند.



تابلو برق فرعی چیست ؟



از تابلو برق های فرعی برای توزیع و کنترل کردن سیستم های برق مانند موتور خانه و روشنایی استفاده می شود.و این تابلوها نیز از تابلوهای اصلی تغذیه می کنند.

تابلو های برق که در موتورخانه استفاده می کنند را از نوع ایستاده وصل می کنند و تابلوهای دیگر از نوع توکار وصل می شوند.

قطعه های مکانیکی و الکتریکی که در داخل تابلو های برق بکار می رود شامل موارد زیر می باشد.:ضخامت ورق و فریم تابلو و روبند و نوع رنگ کاری بکاربرده شده و جا نقشه ای و برق آلات و نوع تابلوی بکار رفته که می تواند یک درب و دو درب و نرمال و اضطراری باشد.نام شرکتی که تابلو را ساخته و اسم تابلو برق و چراغ های سیگنال که باید رنگ و تعداد و نوع لامپ و فیوز گفته شود.و ویژگی های فیوزهایی که در داخل تابلو برق بکار می رود و کلید های مینیاتوری که تک فاز و سه فاز هستند.کنتاکتور های کلید های گردان می باشد.

سیم ارت وجودش در تابلو برق ضروری می باشد.و بارنگ سبز نشان داده می شود.

خط های R-S-T در تابلوهای برق با رنگ های زرد و قرمز و آبی و سیم نول با رنگ سیاه نشان داده می شود.

روی تابلو های برق کلید هایی برای روشن و خاموش کردن وجود دارد.

برای تابلوهای برق دو نقشه کشیده می شود.اولین نقشه رایزر دیاگرام است که مکان تابلو برق در آن نمایان می شود و دومین نقشه که در قسمت داخل تابلو برق قرار گرفته است که خط های فیوز و کلید در آن وجود دارد.

شین ها در تابلو های برق با رنگ نسوز نشان داده می شود.

کلید ورودی برای تابلو برق باید خودکار باشد و اگر از کلید و فیوز جدا بکار برده می شود کلید باید قبل از فیوز نصب گردد.برای اینکه وقتی کلید را قطع کردیم فیوز نیز قطع شود.و کلید اصلی بهتر است که گردان باشد و از فیوز هایی که فشنگی هستند استفاده شود. سیم کشی داخل تابلوهای برق را با سیم هایی از جنس مس که تک لا هستند و عایق حداقل ۱۰۰۰ولت می باشند صورت گیرد.

بالاترین دسته کلید که در تابلو برق بکار رفته است ارتفاع آن بیشتر از ۱۷۵ سانتی متر نباشد.وبخش میانی تابلو برق از سطح زمین ۱۶۰سانتی متر باشد.

از سیم هایی که ۱/۵ هستند برای روشن کردن کلید هایی که مینیاتوری می باشند و آمپر آن ها ۱۰ می باشد و از سیم هایی که ۲/۵ هستند برای پریزهایی که کلید مینیاتوری با ۱۶ آمپر دارند استفاده می شود.

تابلو برق از چه اجزایی تشکیل شده است ؟



تجهیزات الکتریکی

لوازم های الکتریکی مانند عناصری که درقسمت مدارهای الکتریکی بکار برده می شود.



کنتاکتور تابلو برق

عاملی می باشد که قطع و وصل شدن مدار فرمان را از راه دور انجام می دهد.



بی متال تابلو برق

جهتی است برای فرمان قطع تابلو های برق در اثر عبور کردن جریان زیاد از مدار.



انواع رله ها در تابلو برق

رله ها انواع مختلفی دارند که شامل رله کنترل فاز و رله کنترل بار و رله زمانی و..که جهتی برای ارسال کردن فرمان قطع یا وصل را می دهد.



انواع کلیدها در تابلو برق

کلیدها در تابلوهای برق انواع مختلفی دارند که شامل کلید سلکتوری و کلید غلتکی و کلید بوش باتون و کلید میکروسوئیچ و کلید فلوتر سوئیچ و...

از کلید ها برای قطع و وصل کردن مدار استفاده می کنند.



ابزارهای اندازه گیری در تابلوهای برق

برای اندازه گیری کردن پارامترهایی از ابزارهایی مانند آمپرمتر و ولت متر و وات متر و فرکانس متر و کسیسنوس فی متر متر استفاده می شود.

ترانس جریان در تابلوهای برق

از ترانس های جریان برای کاهش یا افزایش ولتاژ استفاده می شود.



بدنه تابلو های برق

بدنه قسمتی از جنس فلز می باشد که تجهیزات تابلو را می پوشاند.



ارتباطات در تابلو برق

ارتباطات در تابلوهای برق به وسیله هادی ایجاد می شود.



مراحل رنگ کاری تابلو های برق



چربی زدایی تابلوها

زنگ زدائی تابلوها

فسفاته کاری تابلوها

رنگ کاری تابلوها



چربی زدایی تابلوهای برق



برای چربی زدایی کردن تابلوهای برق به سه روش انجام می شود.

اول: به صورت سرد با محلول هایی که خنثی می باشند مانند پرکلراتیلین و تری کلراتیلین و نفت و بنزین استفاده می شود.

دوم: به صورت گرم با محلول هایی که قلیایی هستند مانند هیدروکسید سدیم و کربنات سدیم استفاده می شود.

سوم: به شکل الکتریکی و کاتدی و آنتی و به طریق اولتراسونیک استفاده می شود.



زنگ زدائی تابلوهای برق



برای زنگ زدائی کردن از روش های مختلفی استفاده می شود.

زنگ زدائی با برس های سیمی این گونه می باشد که از زنگ زدائی موضعی بکار می برند.

زنگ زدائی با سمباده این گونه است که سمباده و دیسک مکانیکی را برای سطح های کوچک استفاده می کنند.

زنگ زدائی با روش های شیمیایی این گونه است که با محلول هایی مانند اسید سولفوریک و اسید کلریدریک و اسید فسفریک بکار می برند.این قطعه ها را درون محلول می گذارند و زنگ زدایی می شود.



فسفاته کاری تابلو کاری چگونه است ؟



*فسفاته کاری تابلوهای برق فایده های زیادی دارد:

*باعث می شود از زنگ زدن فلز جلوگیری شود.

*باعث می شود که از چسبندگی فلز تقویت می شود.

*باعث اسان شدن کار هنگام پرسکاری می شود.

*باعث می شود که جریان الکتریسته ایزوله می شود.
