کارایی جعبه فیوز چیست ؟ و انواع جعبه فیوز

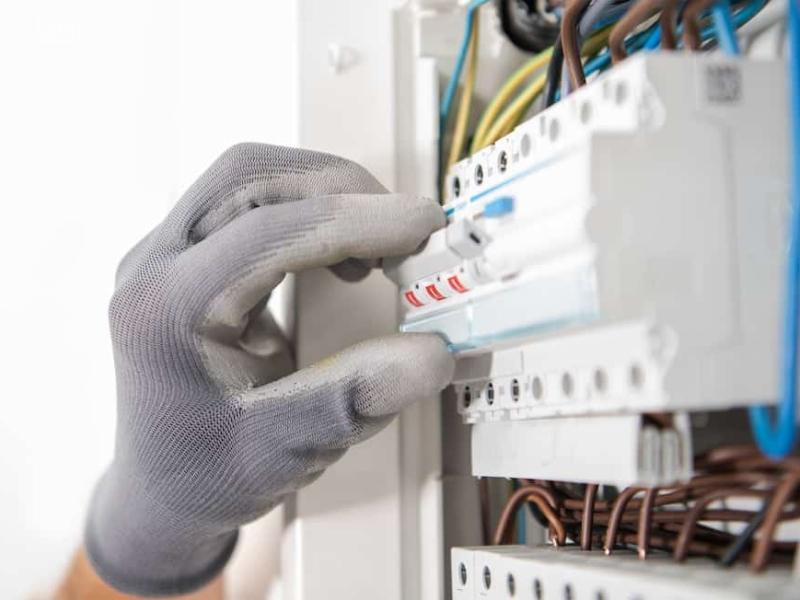

جعبه فیوز



 یکی از قسمت های مهم در برق ساختمان جعبه فیوز است که در ورودی آپارتمان نصب میشود و برای هر واحد به صورت جدا گانه وجود دارد.

فیوز در مدار های الکتریکی و الکترونیکی استفاده میشود، یک قطعه و وسیله‌ ایی برای حفاظت است تا مدار ها را در برابر افزایش  غیرمجاز جریان الکتریکی محافظت کند. اگر جریانی بیش تر  از جریان موردنظر از فیوز عبور کند  فیوز  با قطع  کردن جریان الکتریکی واکنش خواهد داد و  با قطع کردن جریان، از آسیب جلوگیری خواهد شد.

از اجزای مهم و اصلی  فیوز، یک  نوار فلزی است که در  محفظه ایی غیررسانا قرار گرفته است و وقتی جریانی بیش از حد مجاز   از فیوز عبور کند این نوار فلزی ذوب شده و باعث میشود مدار الکتریکی قطع شود.



نکات

*سر خط که آن را با علامت dp نمایش میدهند برای تمامی مصرف کننده های یک واحد مسکونی است و از آن تغذیه میکنند.

*  سال های قبل در ساختمان های مسکونی با استفاده از  جعبه تقسیم سیمکشی منازل را انجام می دادند و خبری از جعبه فیوز نبود ولی به دلیل   مزیت های زیاد جعبه فیوز استفاده از آن فراگیر شده است تا جایی که سازمان مقررات برق ساختمان بودن آن را الزامی میداند.

*مهم ترین برتری  جعبه فیوز  این است که وقتی مشکلی در یک سر خط ایجاد شود فقط آن از مدار خارج میشود و برق سایر مسیر ها سالم میماند.



* برق جعبه فیوز  بوسیله یک کابل سه رشته ۳*۶ از کنتور اصلی  بدست می آید.جعبه فیوز ها میتوانند ۴ عددی یا حتی بیشتر باشند.

بخوانید    سیم کشی سانترال چیست ؟ و برای تعمیر آن باید چه کار هایی انجام داد



از نظر سرعت عملکرد فیوز ها به دو دسته تقسیم می‌شوند:



کند کار و تند کار.



فیوزهای کندکار

این نوع فیوز ها برق را دیرتر قطع کرده و در برابر عبور جریان برق بیش از حد مجاز واکنشی که نشان میدهند ملایم تر است. اما  واکنش این فیوزها وقتی  جریان اتصال کوتاه ایجاد شود  تقریباً لحظه‌ای میشود.



فیوزهای تندکار

 در روشنایی ها کاربرد دارد چون نسبت به فیوز های کند کار زودتر قطع میشوند.



انواع فیوزها از نظر ساختار ویرایش



 فیوز ذوب شونده

فیوز مینیاتوری

فیوز پبچی



منظور از جعبه فیوز هشت تایی:

یعنی این در این  جعبه فیوز ۸ فیوز مینیاتوری جای میگیرد.جعبه فیوزها در سایزهای مختلف وجود دارد، ولی در برق ساختمان بیشتر از نوع ۸ تایی تا ۱۲ تایی استفاده میکنند.



فیوزهای مینیاتوری، فشنگی و اتوماتیک



این فیوز ها باعث میشوند مدار ها بتوانند اضافه بار(جریانی بیشتر از جریانی که روی فیوز نوشته شده است) و اتصال های کوتاه(برخورد کردن سیم فاز با نول) را تحمل کنند یعنی به طریقی از مدار محافظت میکنند. این فیوز ها به شکل سری در مدار ها قرار میگیرند یعنی فقط یک ورودی و یک خروجی دارند بنابراین در مسیر سیم فاز قرار داده میشوند.

این فیوزها شامل سه قسمت میشوند:

مغزی، کلاهک و پایه فیوز.

که کلاهک روی مغزی قرار میگیرد و مغزی روی پایه فیوز قرار داده میشود.

در صورت عمل نکردن این فیوز ها،باید دور انداخته شوند. فیوز فشنگی ،مغزی یکبار مصرف دارد و بعد ار اینکه استفاده شد و عمل کرد  کلاهک مغزی را در خلاف جهت عقربه های ساعت بچرخانید و مغزی را خارج کرده و یک مغزی جدید جایگذاری کنید.

پرکاربردترین فیوزها در برق ساختمان  فیوز های مینیاتوری هستند.این فیوزها را  بر اساس  سرعت کارشان به چند دسته تقسیم می کنند. که با حروف اختصاری که روی آن درج شده مشخص مکنند.

این حروف عبارتند از:



نوع A : تندکارنوع

نوع B: تقریبا تندکار

نوع C:متوسط

نوع D:کند کار

 در برق ساختمان از نوع B و C استفاده میشود  که برای سرخط روشنایی ها از نوع B و برای سرخط پریزها  از نوع Cاستفاده می‌کنند.  قبلا  برقکارها  سعی میکردند همه فیوزهای یک ساختمان را از نوع C انتخاب کنند.



محافظ جان

 کلید محافظ جان یا همان فیوز که امروزه در  برق ساختمان  بیشتر استفاده میشود، علاوه بر اینکه از مدار در برابر  اضافه بار و اتصال کوتاه محافظت میکند ، میتواند از مدار در برابر برق گرفتگی، شوک الکتریکی، جریان نشتی و افزایش ولتاژ هم محافظت کند.

این فیوز ها  دارای ۲  عدد ورودی و ۲  عددخروجی هستند . چون علاوه بر سیم فاز، سیم نول هم به فیوز محافظ جان وصل می شود. نقشه نصب فیوز محافظ جان در پایین رسم شده است.



فیوزها را با چه ظرفیتی برای  جعبه فیوز استفاده می کنیم ؟



 سرخط روشنایی ها را از فیوز ۱۰ آمپر نوع B استفاده کنید. (B10) .

برای سرخط پریز های آشپزخانه از فیوز ۱۶ آمپر نوع C استفاده کنید. (C16)

 سرخط پریزهای پذیرایی و اتاق خواب را از فیوز ۱۶ آمپر نوع C انتخاب کنید. (C16)

 فیوز اصلی را میتوان از نوع ۲۵ یا ۳۲ آمپر -بسته به آمپراژ کنتور- بهره ببرید.

فیوز اصلی را  هم می تواند نوع B و هم می تواند نوع C انتخاب کنید. ولی بهتر این است که نوع B انتخاب کنید چون در کنتورهای برق از فیوزهای نوع C استفاده می‌شود، و بهتر است که  فیوز اصلی داخل جعبه از نوع B انتخاب شود تا اگر اتصالی کرد ، اول فیوز داخل جعبه فیوز بپرد.کلید محافظ جان  را با فیوز اصلی هم آمپر انتخاب کنید.
