اولین کار برای بنای هر ساختمان،کشیدن نقشه برای آن ساختمان است.نقشه شاختمان از اجزای گوناگون و دقیقی تشکیل شده است.کشیدن نقه ساختمان به مهارت بالا نیاز دارد.در این مطلب با نقشه ساختمان بیشتر آشنا می شوید.

نقشه ساختمان



از وقتی که انسان اولیه نیاز به داشتن سرپناه کرد و به آن اقدام نمود نیاز به معماری هم شکل گرفت بعد از آن رفته رفته به تهیه ی یک نقشه مناسب و خواندن و تفسیر درست آن نیاز پیدا کرد.اولین نقشه ها روی خشت خام ثبت شدند و این نقشه ها پیشرفت زیادی کردند تا حدی که در حال حاضر تهیه نقشه ها بر اساس ریاضیات صورت میگرد.نقشه:استفاده از خطوط و اشکال برای نشان دادن تصویر یک جسم در مقیاس کوچکتر است . نقشه خوب باید بتواند از فضاهای موجود بیشترین استفاده را ببرد.نقشه کشی یکی از هنرها بحساب می آید که از حساسیت زیادی از نظر دقت و صرفه جویی کردن در هزینه ها برخوردار است نقشه کشی ساختمان به دو بخش فنی و هنری تقسیم میشود که بخش فنی را باید در کلاس درس اموخت که شامل یادگیری ترسیمات میشود و بخش هنری شامل تمییز کاری ترسیمات میشود که با تلاش و تمرین زیاد حاصل میشود.

بخوانید هر آنچه که باید در مورد مهندسی عمران بدانیم

تصاویر وبلاگ خدمات اوسا

نقشه ساختمان را معمار طراحی میکند



طراحی نقشه ها در گذشته دستی انجام میشد که مشکلاتی را دربرداشت اما امروزه با پیشرفت تکنولوژی از نرم افزار های جدیدی استفاده میشود یکی از این نرم افزارها برنامه AUTOCAD است که کاربرد زیادی دارد.



مزایای استفاده از نرم افزارهای نقشه کشی



امکان ویرایش نقشه ها وجود دارد

سرعت و دقت بالای آن

طول و مساحت را به راحتی میتوان بدست آورد

قابلیت کپی کردن وجود دارد

انجام خدمات مهندسی به این شکل است که اول نقشه ساختمان رسم میشود بعد محاسبات را انجام داده و تاسیسات برق و مکانیگ نیز بوسیله مهندس مربوط انجام میشود.

یک نقشه خوب باید به تایید شهرداری،سازمان مقررات ملی ساختمان و کاربر ملک و کارفرما از نظر مناسب بودن برسد.

برای نقشه کشی اول یک طرح اولیه با تک خط ها با توجه به اندازه های از قبل مشخص شده ترسیم میشود بعد نقشه دیگری که تکمیل کننده این خط است برای نشان دادن جزئیات رسم میگردد.



انواع نقشه



*نقشه ساختمان

شامل نام طرح نام صاحب ساختمان نام خیابان و مقیاس آن ۱۰m=۱ cm



*خط برنامه

ضخامت دیوارها را مشخص نمیکند



*برنامه تفصیلی

اندازه و موقعیت اتاق ها و درها و پنجره ها نمایش داده میشود



*طرح بنیاد

کل مکان و اندازه هایی که مورد استفاده قرار گرفت و اندازه درها و پنجره ها مشخص نشده است



*طرح منظره

فضایی که پس از ساختن ساختمان باقی مانده را با گل ها چمن مصنوعی زیبا میکنند



*ترسیم چشم انداز

*رسم ارسال

*مدل

تصاویر وبلاگ خدمات اوسا

یک نقشه ساختمانی شامل

 پلان،نما، برش،دتایل،تیپ بندی در و پنجره ها،پلان مبلمان میشود

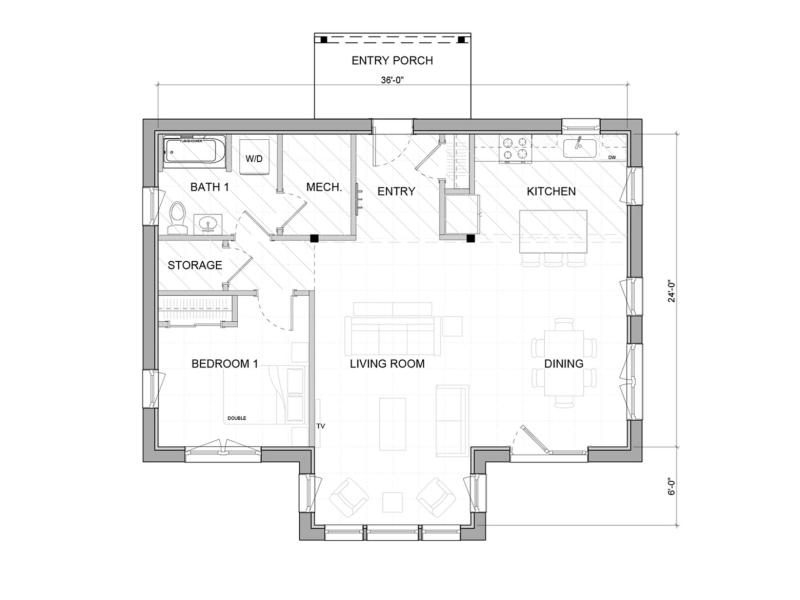

*پلان ساختمان از اهمیت زیادی برخوردار است و فرقی نمیکند پلان پروژه مسکونی باشد یا تجاری بلکه باید دقت لازم را در آن بکار گیرند

مهندس ناظر برای ارزشیابی درست هزینه ها و وسایل لازم باید از پلان استفاده کند.یک پلان خوب باید به همه مسائل و جزئیات توجه داشته باشد شامل:درهای ورودی،اتاق پذیرایی،اشپزخانه، اتاق های خواب، فضای سبز ،قرارگیری درست پله ها، مکان مناسب برای بالکن

یکی از مزیت هایی که طراحی پلان ساختمان دارد این است که میتواند مختص به شما باشد و طرح هایی که در نظر دارید را به اجرا دربیاورد

یکی از مهم ترین ویژگی های پلان این است که جزئیات را نیز به نمایش میگذارد مثلا علاوه بر نشان دادن اتاق خواب و آشپزخانه محل قرارگیری کابینت های آشپزخانه و تخت و کمد های دیواری را در اتاق خواب نشان میدهد.



*نقشه ها به نقشه های دوبعدی و سه بعدی تقسیم میشود که نقشه های سه بعدی تکمیل کننده نقشه های دو بعدی است



نقشه های دوبعدی شامل



پلان

که با برش افقی مکان دیوارها درها پنجره و پله را نشان میدهد



نما

تصویری از جلو پشت جانب ساختمان در اختیار ما قرار میدهد



مقطع

تصویری که نشان میدهد  برشی قائم از ساختمان است



پلان بام

مکان قرارگیری ساختمان و شکستگی های سقف را نشان میدهد

تصاویر وبلاگ خدمات اوسا

یکی از مسائلی که در طراحی پلان باید به آن توجه داشت این است که چه اتاق ها و فضاهایی باید در کنار هم قرار گیرند؟



مثلا سالن نشیمن و پذیرایی از فضاهای عمومی و اتاق خواب و حمام که جزء فضاهای عمومی هستند باید از هم جدا باشند.یکی دیگر از این مسائل مسیر حرکت مناسب است مثلا زمانی که از درب ورودی وارد خانه میشوید چه مسیری را باید طی کنید تا به نشیمن برسید؟

نورگیری مناسب نیز اهمیت زیادی دارد،نوری که از پنجره های شمالی وارد میشود روشنایی عادی دارد و نور مستقیم و مناسبی نیست بلکه نوری که از جنوب وارد میشود تابش مستقیم خورشید است و روشنایی زیادی دارد



ابزارهای نقشه کشی



میز رسم

دارای سطحی صاف جهت رسم نقشه



خط کش T

جنس آن پلاستیکی یا چوبی است و لبه های آن صاف است



گونیا

برای رسم کردن خط های عمود



مدادهای نقشه کشی

مدادهای B که معروف ترین آن B6 که نرم و پررنگ است

مدادهای H که نوک آن سخت و کمرنگ است



پاک کن

باید سفید باشد تا هنگام کار باعث کثیفی نقشه نشود



شابلون،چسب کاغذ،راپید و...



کاغذها انواع مختلفی دارند

کاغذهای سفید یا اشتاین باخ، کاغذ پوستی،کاغذ کالک و کاغذ شطرنجی میشود

برای استفاده از کاغذ پوستی از مداد کمک میگیرند و نازک و شفاف است.

کاغذ کالک شفاف و ضخیم است برای کپی کردن نقشه ها استفاده میشود

هر چه شماره راپید مورد استفاده بیش تر باشد شماره آن ضخیم تر میشود



بنابراین با توجه به اینکه نقشه کشی جزء اصل اولیه کارهای عمرانی مثل:ساختن ساختمان،پل،سد،تونل و جاده بحساب می آید آشنایی با این علم از اهمیت بالایی برخوردار است و نقشه خوب میتواند در انتها عملکرد مناسب گروه فنی و مهندسی را به درستی نمایش دهد.
