پله برقی دارای چه اجزایی است ؟ و انواع گیربکس پله برقی ؟

پله برقی دارای چه اجزایی است ؟ و انواع گیربکس پله برقی ؟

نوشته شده توسط مجتبی اسداله زاده در تاریخ 1399/09/13 در دسته برق کاری
امروزه در اکثر مجتمع های تجاری و تفریحی و حتی پل های عابر پیاده،می توانید پله برقی را مشاهده کنید.پله برقی برای راحتی ما در بالا رفتن از یک طبقه به طبقه دیگر درست شده است.در این مطلب در مورد پله برقی بیشتر شرح می دهیم.

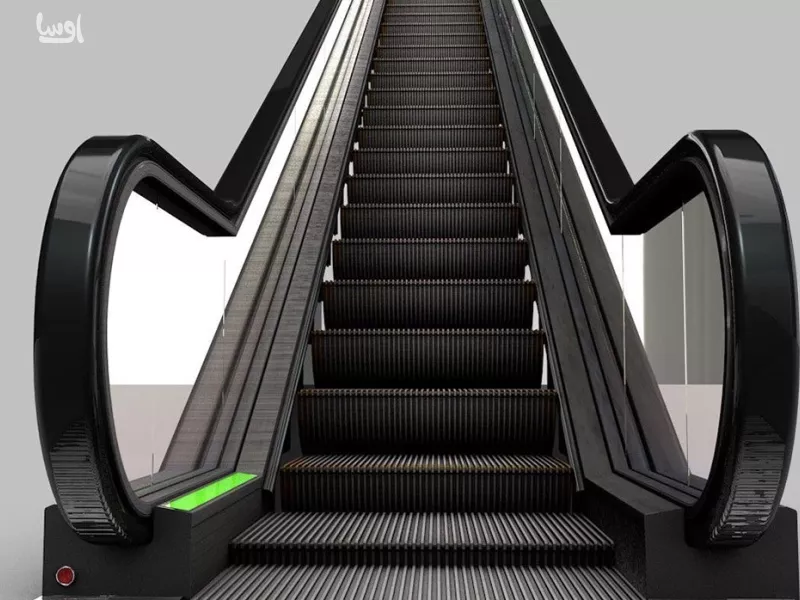

پله برقی



پله برقی را در واقع میتوان به عنوان یک  راه پله متحرک بحساب آورد که برای بالا بردن مسافران و پائین آوردن آن ها در یک فاصله مشخص  عمودی که کوتاه است استفاده میشود. پله برقی را میتوان در محیط هایی استفاده کرد که امکان استفاده از آسانسور وجود ندارد. از جمله استفاده از پله برقی میتوان به متروها، فرودگاه ها و مراکز تجاری ،هتلها و مراکز خرید اشاره کرد.

پله برقی به دلیل مزیت های زیادی که دارد طرفدار زیادی دارد.به جای استفاده از راه پله به تناسب همان فضایی که راه پله نیاز دارد میتوانید با استفاده از پله برقی افراد زیادی را در طول روز جابه جا کنید.در مرکز های تجاری و مراکز خرید اگر طبقات بالایی برای جابه جایی مشتری پله برقی نداشته باشند افراد کمی از مغازه های آن طبقه بازدید میکنند و باعث کاهش یافتن رونق کسب و کار میشود.

به همین دلیل حتی فروشگاه های دو طبقه نیز سعی میکنند برای جابه جایی مشتریان به طبقه دوم از پله برقی استفاده کنند.برای استفاده از پله برقی نیازی به منتظر ماندن برای استفاده از آن وجود ندارد مگر در شرایطی که ازدحام وجود داشته باشد. میتوان با استفاده از پله برقی مردم را به خروجی های مراکز هدایت کرد.برای محیط های باز میتوانید از نوع سرپوشیده آن استفاده کنید. پله برقی ها نیروی موردنیاز خود را از موتورهای جریان متناوب که دارای سرعت مشخصی هستند دریافت میکنند.اگر چه هزینه پله برقی در ابتدا میتواند سنگین باشد اما با گذشت زمان بسیار اقتصادی به نظر میرسد.



* با استفاده از پله‌برقی میتوانید  ارزان‌ترین روش را برای جابه‌جا کردن افراد بین دو سطح مختلف انجام دهید.

*برای جابه جایی مسافران مناسب ترین روش  حرکت کردن پله‌برقی در یک سمت است.اما میتوانید برای استفاده حرکت کردن از هر دو جهت را هم انجام دهید.

*برای اینکه مسافرین به مکان اولیه خود برگردند آسانترین روش استفاده از پله برقی میباشد.



بخوانید     سیستم اعلان حریق دارای چه اجزایی می باشد ؟



عرض پله‌برقی ها



عرض پله‌برقی‌ها را در سه اندازه میسازند   ۸۰۰mm ،۶۰۰mm و ۱۰۰۰mm.

اما هر کدام از این عرض ها برای یک ظرفیت خاص طراحی شده اند مثلا اگر  پله‌برقی‌ با عرض ۶۰۰mm  را انتخاب کنید روی هر پله یک نفر میتواند قرار گیرد ولی اگر پله‌های با عرض ۸۰۰mm  در نظرتان باشد وقتی که یک نفر روی پله ایستاده است یک نفر در میتوانداز کنار او رد شوداما در اکثر مواقع مردم سعی میکنند پله‌هایی با عرض ۸۰۰mm را برگزینند. در پله‌برقی‌هایی که عرض پله ۱۰۰۰mm است دو نفر میتوانند به آسانی در کنار هم روی یک پله بمانند. برای فرودگاه ها یا پایانه های مسافربری بهتر است از پله هایی با عرض ۱۴۰۰mm استفاده کنند همچنین استفاده از پیاده رو متحرک تا در صورت داشتن چرخ دستی بتوانند به آسانی از کنار هم عبور کنند.



ظرفیت جابه‌جایی پله ‌برقی چگونه است ؟



اگر بخواهید ظـرفیت واقعی جابه‌جا شدن مسـافران در پله‌برقی را با ظرفیت جابه‌جاشدن  محاسـبه شده از طریق فرمول های خاص را مقایسه کنید به این نتیجه میرسید که اگر  سرعت حرکت کردن پله‌برقی افزایش یابد فاصله ایی که بین ظرفیت جابه‌جایی واقـعی و محاسبه شده وجود دارد نیز افزایش میابد.این افزایش یافتن به علت رفتار مسافران است چون هنگام سوار شدن یا پیاده شدن  از پله برقی ترس از سقوط دارند.بنابراین سرعت حرکت را در بیشتر موارد روی 7/. متر تنظیم میکنند.



شیب پله‌ برقی



بر اساس استاندارد های موجود اگر فاصله بین کف پله برقی تا کف طبقه موردنظر از ۶ متر کمتر باشد زاویه شیب پله‌برقی را بیشتر از ۳۵ درجه نمیتواند درنظر بگیرد.



تعداد پله‌های افقی چه تعداد باشد ؟



در قسمت بالای پله برقی و قسمت پایینی آن که سطح صاف است تعداد پله‌های افقی را میتوان ۲ یا ۳ پله در نظر گرفت.هر چقدر تعداد این پله‌های افقی زیادتر شود مسافر راحت تر سوار یا پیاده میشود. در مکان های عمومی که پله برقی نصب شده است مثل متروها و ایستگاه‌های مسافری بهتر است که  ۳ پله افقی برای سوارو پیاده شدن وجود داشته باشد.

به زاویه پله برقی هم برای تعداد پله ها توجه میکنند در پله‌برقی که زاویه شیب ۳۰ درجه است از ۳ پله افقی استفاده میکنند.



اجزای اصلی پله‌برقی کدام اند ؟



سازه پله‌برقی



سازه اصلی پله‌برقی را به شکل یک جا میسازند. برای ساختن تیرهای اصلی که وظیفه نگهداری آن را دارد از دو نوع نبشی استفاده میشود که دارای ستون های عمودی و مورب است که بعد از جوشکاری باعث بوجود آمدن یک سازه یکپارچه میشود.بعد از آن رنگ آمیزی میشود.اگر برای ساخت از پروفیل‌های توخالی استفاده شود به دلیل وزن پایین تر به ساختمان هم نیروی کمتری وارد میشود.



گیربکس پله برقی



 در پله برقی‌ها سه نوع گیربکس وجود دارد :



*چرخ‌دنده های ساده

 که توسط زنجیر موجود  محورهای دستگیره پله برقی و پله های آن را میتواند به حرکت درآورد.



*چرخ و پیچ حلزون

این نوع از گیربکس بیشترین استفاده را دارد و حرکتی که بوسیله زنجیرایجاد میشود را به محورهای دستگیره و پله میرساند.



*چرخ‌دنده خورشیدی

گیربکس خورشیدی راندمان بیشتری نسبت به انواع دیگر دارد و  حرکت به محور زنجیر و محور دستگیره بوسیله چرخدنده انتقال میابد.



 موتور پله برقی



موتور پله‌برقی مثل موتورهای موجود دیگر  سه فاز – متناوب است از نظر قطب،۴ قطبی و تک سرعته است.قسمت بالایی پله برقی جایی برای  قرارگیری موتور و گیربکس است.



سیستم ترمز



ترمز های زبانه ایی نوعی از ترمز ها هستند که برای متوقف کردن پله برقی استفاده میشود.



پله



توضیحات کامل پله در اوایل متن بیان شده است.اما پله ها از جنس آلومینیوم میباشند. بیشتر  سازندگان سعی میکنند برای ساختن  پله‌برقی از پله های یک‌پارچه بهره می گیرند.



زنجیر پله



یکی از قطعات مهم پله برقی زنجیر است که در بیشتر موارد جنس آن  فولادی  است.اما در مورد زنجیر باید به نحوه روغنکاری آن دقت نمود. زنجیرها را به شکل دستی یا اتوماتیک روغنکاری میکنند.اما با وجود پله برقی های پیشرفته برای برخی از پله برقی ها نیاز به روغنکاری نیست.
